工业水流量计概述

MH6100系列智能工业水流量计是采用国际***技术研制，开发的全智能型流量计，与传统模拟的或非智能的电磁流量计有非常大的区别，尤其在测量精度、可靠性、稳定性、使用功能和使用寿命等方面有着明显的优势。

工业水流量计特点

◆工业水流量计流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

◆工业水流量计测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。

◆由于感应电压信号是在整个充满磁场的空间中形成的，是管道截面上的平均值，因此传感器所需的直管段较短，长度为前5D后3D的管道直径。

◆工业水流量计传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可***和***，保证长期使用。

◆转换器采用了国际进的单片机(MCU)和表面贴装技术(SMT)，***、精度高、功耗低、零点稳定、参数设定方便。点阵引文显示LCD，显示累计流量、瞬时流量、流速、流量***比等参数。

工业水流量计典型应用

工业水流量计适用于测量封闭管道中导电液体和浆液的体积流量，如洁净水、污水、各种酸碱盐溶液，泥浆、矿浆、纸浆以及食品方面的液体等。***应用于冶金、造纸、水处理、化工、轻工、纺织、电力和采矿等行业。

工业水流量计流体温度：-40~250℃（普通型，插入式-40~120℃）100~350℃（高温型）

额定压力：GB 1.6MPa 2.5MPa 4.0MPa 6.4MPa、 DIN  PN16 PN25 PN40、JIS 10K 20K 40K ANSI Class150 Class300  Class600

电导率：≥5μs/m

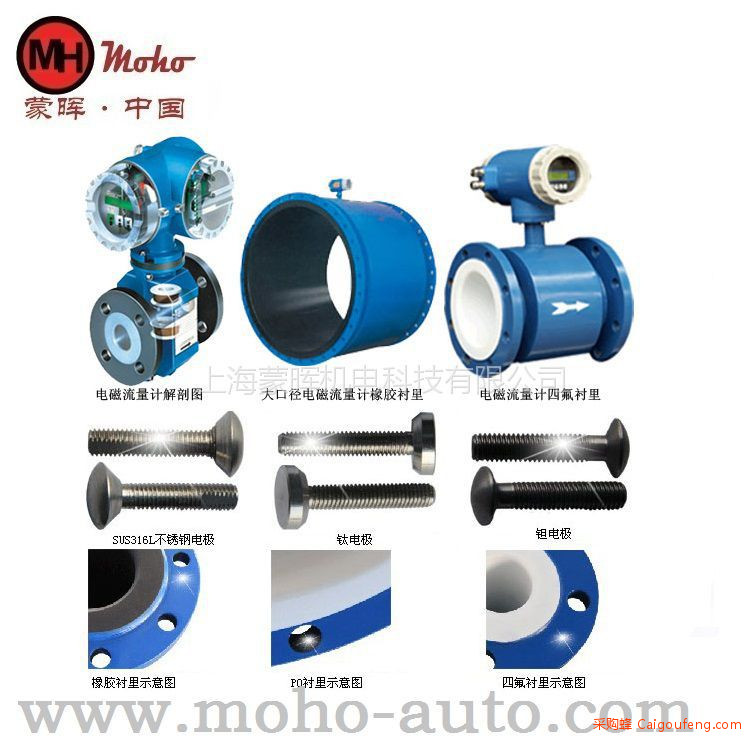

电极材料：316不锈钢、哈氏合金B、哈氏合金C、钽、钛、铂金、碳化钨、镍等

工业水流量计衬里材料：氯丁橡胶CR、聚四氟乙烯PTFE、改良性聚四氟乙烯PFA、聚氨酯橡胶PU等

表体法兰材质：304不锈钢、20#碳钢、其他订制

防护等级：IP65、IP68

供电电源：24VDC供电、3.6V锂电池供电(就地显示型)、24VDC和3.6V锂电池双电源供电、24VDC和3.6V锂电池双电源供电

信号输出：脉冲输出,4~20mA电流输出,RS-485、Ｈart、ＭodBus通迅等输出可供选择

结构形式：一体型和分体型

工业水流量计电气接口：M20*1.5

工作环境：环境温度{-35～60℃（无LCD）、5～60℃（带LCD）}湿度（5%~90%）

防爆等级：隔爆型Ex d IIBT3～6、本安型Exia IIC T3～6

转换器：全中文（英文可选）的LCD显示界面和操作界面可切换，可以显示瞬时流量、累计流量、有多种流量单位供选择。

工业水流量计产品选型表

MH6100工业水流量计

代号安装方式

T/L法兰式（T：碳钢法兰  L：不锈钢法兰）

C插入式

J夹持式

代号公称通径

10-3200DN10-DN3200

代号法兰标准和压力等级

A4.0Mpa（DN10---DN150）

B1.0Mpa（DN200---DN1000）

C0.6Mpa（DN1100---DN2000）

D0.25Mpa（DN2200---DN3200）

T用户说明

代号内衬材料

1氯丁橡胶

2聚四氟乙烯

3聚氨酯

4聚全氟乙丙烯

代号电极材料

1不锈钢316L

 2哈氏合金C276

 3铂（无接地电极）

4钛

5钽

代号变送器（带显示）

A无，分体型传感器

B一体式传感器

代号工作温度

A＜60℃

 B＜120℃

代号防护等级

1IP65

 2IP68

代号供电电源

A220 V AC

 B24VDC

工业水流量计选型举例：MH6100-A101B34BB1B
